反擊式破碎機常常作為破碎生產線上的二級破碎設備使用，兼具微整形功能，多用于軟巖中碎和細碎作業，反擊破碎機型號不一，可用于不同生產產量要求下，以下以常見的PF1820型號反擊破為例，詳細介紹PF1820反擊破碎機結構。

PF1820反擊破碎機是一種利用沖擊能來粉碎物料的破碎機械，首先是其轉子部件，其轉子架采用鋼板焊接而成，板錘被固定在正確的位置，板錘采用高耐磨材料制成，整個轉子具有良好的動靜平衡性和耐沖擊性。其次是反擊破碎機機架，機架有底座、中箱架、后上蓋三部分堅固、抗扭曲的箱形焊接結構件組成，兩側均設有檢修門，便于維修。接著是反擊架，PF1820反擊破裝有前、后兩個反擊架，每一反擊架被單獨的支撐在破碎機機架上。最后是反擊破傳動部分，采用窄V三角皮帶傳動。與主軸配合的皮帶輪采用錐套連接，其中轉子的轉速可通過更換槽輪來調整。

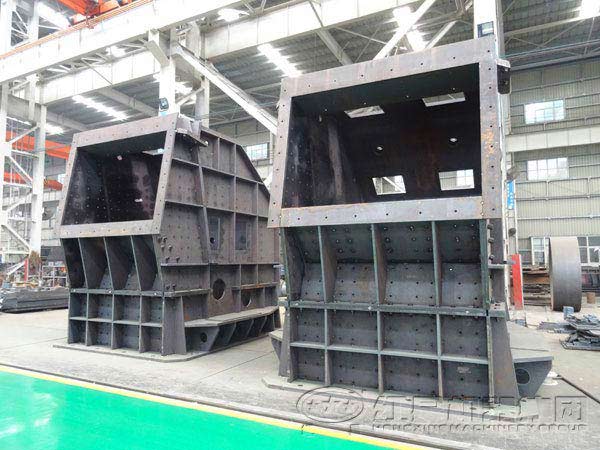

2.反擊破殼體

PF1820反擊破殼體是反擊式破碎機的支承部件，需要具備足夠的強度，不能產生變形或開裂現象，其殼體主要由破碎機前、后反擊架、反擊襯板、主軸、轉子、等部分組成。

3.反擊破驅動系統

PF1820反擊破驅動系統由主電機、電機皮帶輪、三角帶、大皮帶輪組成，其主要就是把主電機的動能傳遞給破碎機，其中驅動系統的大小皮帶輪材質應該采用好材質，防止造成停機現象發生。

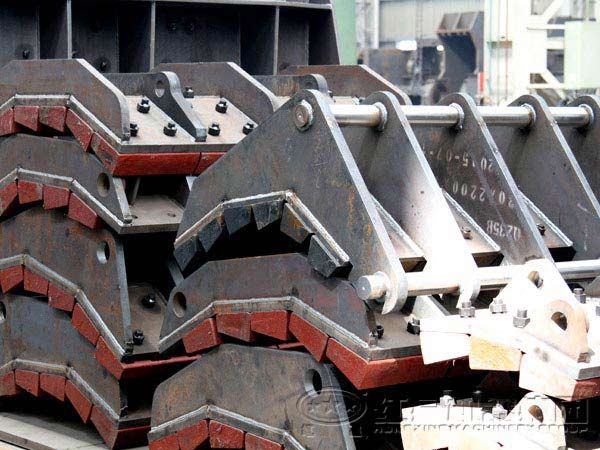

4.反擊破轉子部分

反擊式破碎機轉子可以說是破碎機的心臟，由安裝在主軸兩邊的主軸承支承，由大皮帶輪接受三角帶傳遞過來的動力，使整個轉子體產生轉動。

5.反擊破耐磨件

其中板錘是PF1820反擊破碎機的耐磨核心部件，如果板錘沒有足夠的表面硬度和韌性，板錘在運行過程中很快失效，造成破碎機的維護費用升高及安全事故發生。

6.反擊破液壓系統

PF1820反擊破液壓缸是用于機器的起蓋裝置，液壓缸不能有漏油現象。
