復合式粉碎機又稱復合式破碎機、復合破、立式復合破、復合式制砂機、立式制砂機等等，它既可以破碎，也可以用于制砂，其出料粒度在0-5㎜之間自行調節，簡單、方便，并且它的價格非常便宜，是一款高性價比的設備，那么它的內部結構以及操作流程你了解嗎？這里為您詳細介紹一下，并為您附上視頻講解。

復合式粉碎機的視頻講解

復合式粉碎機的內部結構

復合式粉碎機整機由主軸、筒體、上蓋及底座等部分組成。

主軸：主軸由高耐磨材料制成，軸上裝有錘頭（采用高合金材料，使其壽命是一般錘頭15倍以上）。

筒體：由機殼、門、隔板、反擊板組成，各部件采用鋼板焊接而成。殼體上設置檢修門，備維修時用。

轉子：轉子部件主要由主軸、平鍵、轉子架、錘架等組成；錘架一端用軸套軸向固定，一端用止退墊圈和鎖緊螺母固定，轉子支承在三個滾動軸承上。

機蓋：由機蓋、滾動軸承、圓錐套、上軸承蓋、上密封環、圓螺母以及直通式油杯組成，用螺栓連接在一起。

底座：由支承套、滾動軸承、下軸承蓋、下密封環、軸套、墊片、注油裝置、底座等組成，用螺栓連接在一起。底座用于整個轉子軸的定位。

復合式粉碎機的內部結構圖

物料由上口進入，并靠重力下落，連續受到高速旋轉的板錘的打擊，而后又迅速拋向反擊板，撞擊后被反彈到錘板，再次受到打擊，經過一系列的沖擊后被破碎至所要求的粒度，然后從下部排料口卸出。

復合式破碎機（粉碎機）的工作原理動圖

復合式粉碎機的安全操作流程

1、開機前應檢查復合式粉碎機的機體倉門是否閉緊。

2、破碎機必須空載起動，運轉正常后才可以投入物料進行生產。

3、嚴謹入料粒度過大，要按規定要求，否則會造成設備損壞。

4、破碎過程中如發現異?，F(xiàn)象，即停止檢查，排除故障后再進行生產。

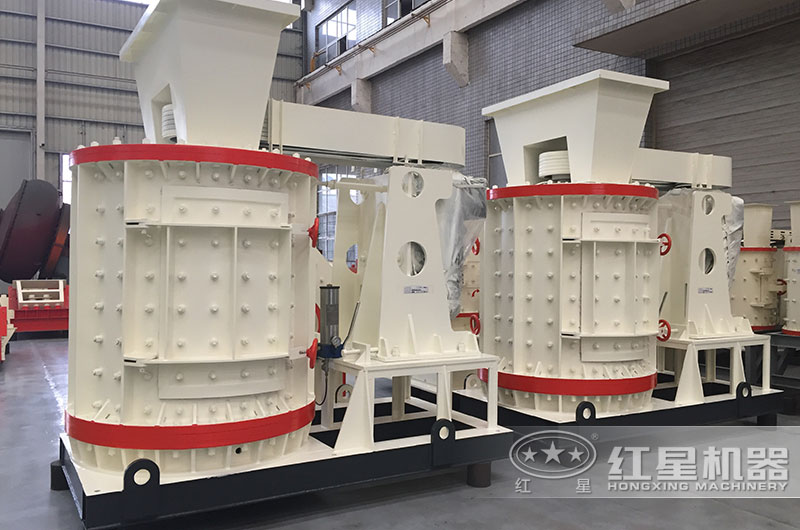

河南紅星復合式破碎機現貨供應

以上為您提供了復合式粉碎機的現場生產視頻，以及介紹了它的內部結構和安全操作流程，如您還有其他任何不懂的地方或其他想要咨詢的，可免費咨詢工作人員，為您提供更詳細的講解。
