環錘式破碎機用于破碎各種中硬且磨蝕性弱的物料，主要工作部件為帶有環錘的轉子，在進行粉碎作業時，不僅可以用于破碎生產線，制砂生產線，也可用在選礦生產線中替代圓錐式破碎機作為二破設備使用。適應于破碎物料的抗壓強度不超過100MPa，含水率小于15%的物料，具有結構簡單、破碎比大、生產效率高、操作維修方便等特點。

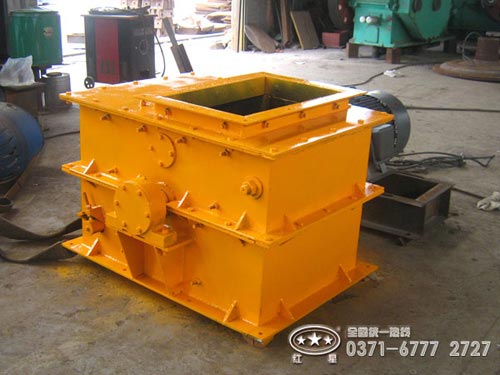

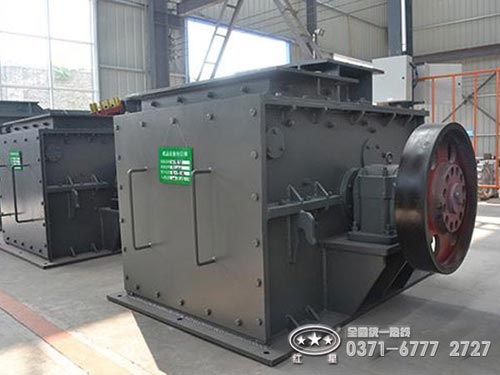

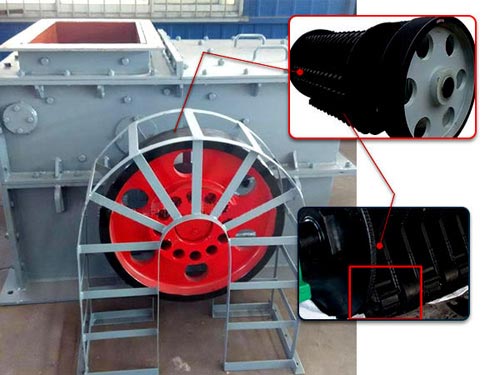

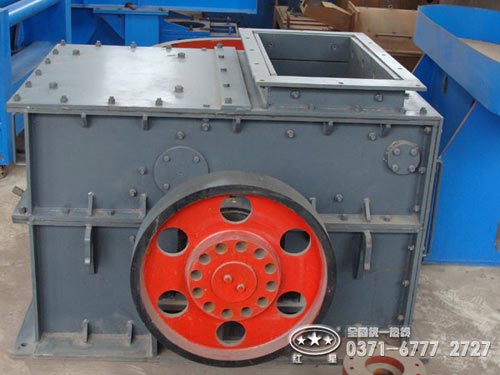

圖片實拍

在線咨詢     定制生產

工作原理

環錘式破碎機的主要工作部件為帶有環錘的轉子，轉子由環錘軸和環錘等零件組成。物料進入破碎機后，首先受到隨轉子高速旋轉的環錘的沖擊作用而破碎，被破碎的物料同時從環錘外獲得動能，高速度地沖向破碎板。受到第二次破碎，然后落到篩板上，受到環錘的剪切、擠壓、研磨以及物料與物料之間的相互作用進一步破碎，破碎了的小于蓖板孔尺寸的物料粒度級別通過蓖板排除，大于蓖板孔尺寸的物料粒度繼續受到環錘的打擊。不能破碎的雜物則進入金屬收集器，定期清除。

性能優勢

1.雙轉子上下兩級

環錘式破碎機采用相互串聯的兩套轉子，將物料經過保送機保送至環錘式破裂機的入料口，物料在破碎腔里面經由上級轉子擊碎的物料立刻進入飛速扭轉的下級轉子的錘頭再次細碎，破碎腔里面的物料飛速碰撞，互相破碎，構成錘粉料，料粉料的結果，然后直接從卸料口直接卸出，構成了出料粒度小于3毫米的物料顆粒。

2.沒有篩網篦底，毫不堵塞

該環錘破具有破裂比大，效率高，合用性強等特點，且該環錘式破碎機設計沒有篩網篦底，對物料含水率沒有任何的要求，完全不存在糊堵篩板的問題，故破碎效率高，也不存在錘頭無效磨損現象。

3.耐磨組合錘頭

環錘式破碎機的錘頭完全用火車輪鍛造鍛打，然后錘頭在經熱處置加工，加強了耐磨性與韌性，耐磨強度高。

4.共同的移位調隙技能

錘破機的錘頭磨損后不需修復，挪動位置可以反復運用，一副錘頭可頂三幅錘頭運用。

5.和錘破的區別

環錘式破碎機和錘式破碎機的主要區別是一個是錘柄一體的板錘，一個是環形的空心錘，在進行破碎工作的時候，在原理上面都是由主軸帶動下高速旋轉沖擊物料，最終將物料進行破碎。
